Dây chuyền nghiền rác thải công nghiệp và rác thải sinh hoạt công suất 2–20 tấn/giờ

1. GIỚI THIỆU DÂY CHUYỀN NGHIỀN RÁC
Dây chuyền nghiền rác thải công nghiệp và rác thải sinh hoạt là hệ thống dùng để giảm kích thước, phá
vỡ cấu trúc và chuẩn hóa nguyên liệu trước các công đoạn phân loại, tái chế, sấy, ép, phối trộn hoặc xử
lý tiếp theo.
Công ty Ngọc Thành chuyên thiết kế, chế tạo và lắp đặt dây chuyền nghiền rác theo từng loại nguyên
liệu thực tế. Hệ thống không sử dụng một cấu hình cố định cho mọi loại rác mà được tính toán theo
thành phần rác, tỷ lệ vật liệu cứng – mềm, kích thước đầu vào, độ ẩm, tạp chất, kích thước sau nghiền
và mục đích sử dụng đầu ra.
Tùy yêu cầu dự án, dây chuyền có thể bố trí một cấp nghiền hoặc nhiều cấp nghiền, kết hợp băng tải,
sàng, nam châm tách kim loại, hệ thống hút bụi, cấp liệu định lượng và điều khiển tự động.

2. DẢI CÔNG SUẤT THIẾT KẾ
 2–3 tấn/giờ
 4–5 tấn/giờ
 6–8 tấn/giờ
 10–15 tấn/giờ
 15–20 tấn/giờ
Công suất thực tế phụ thuộc vào thành phần rác, khối lượng riêng, độ ẩm, kích thước đầu vào, kích
thước đầu ra yêu cầu, tỷ lệ kim loại hoặc vật liệu cứng và phương thức cấp liệu. Đối với mỗi dự án,
Ngọc Thành sẽ căn cứ mẫu nguyên liệu hoặc thông tin thực tế để lựa chọn cấu hình phù hợp.

3. CÁC NHÓM NGUYÊN LIỆU CÓ THỂ XỬ LÝ
 Rác thải công nghiệp phù hợp
 Rác thải sinh hoạt sau công đoạn phân loại phù hợp
 Bao bì và vật liệu đóng gói
 Nhựa, màng, vải và vật liệu mềm phù hợp
 Phế phẩm sản xuất
 Phụ phẩm hữu cơ
 Chất thải hỗn hợp đã được kiểm soát thành phần
 Nguyên liệu chuẩn bị cho tái chế hoặc sản xuất nhiên liệu thay thế phù hợp
Đối với rác có chứa bình kín, vật liệu nguy hiểm, chất dễ cháy nổ, hóa chất phản ứng, pin – ắc quy,
bình áp lực hoặc tạp chất đặc biệt, cần có bước phân loại và đánh giá an toàn riêng trước khi đưa vào hệ
thống nghiền.

4. MỤC ĐÍCH CỦA CÔNG ĐOẠN NGHIỀN
 Giảm kích thước và thể tích vật liệu.
 Tạo kích thước tương đối đồng đều trước khi sàng hoặc phân loại.
 Giúp tách kim loại và tạp chất thuận lợi hơn ở công đoạn sau.
 Chuẩn bị nguyên liệu cho tái chế, phối trộn hoặc xử lý nhiệt.
 Giảm thể tích lưu kho và thuận tiện cho vận chuyển.
 Tạo điều kiện cho các công đoạn sấy, ép hoặc xử lý tiếp theo làm việc ổn định hơn.

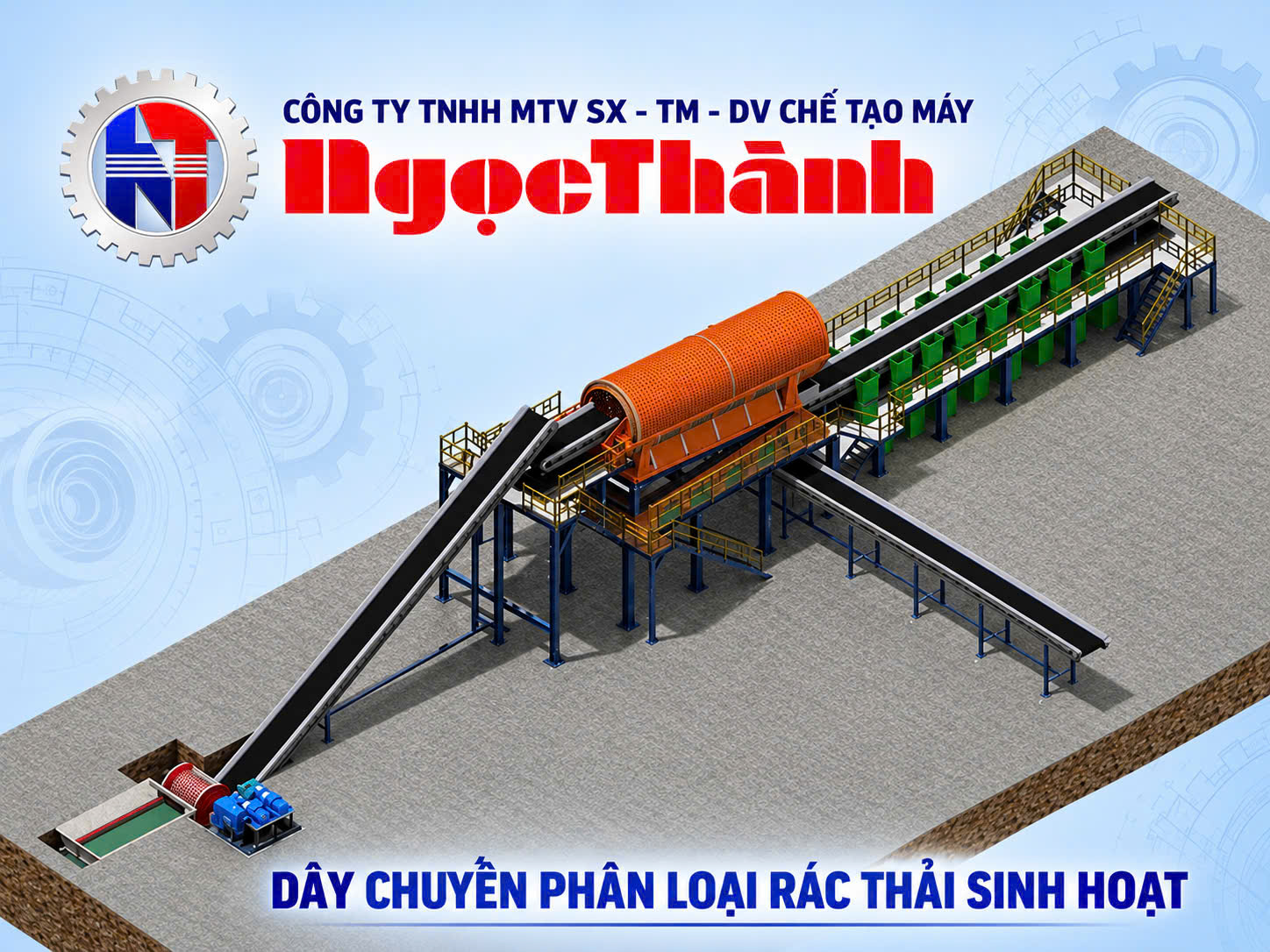

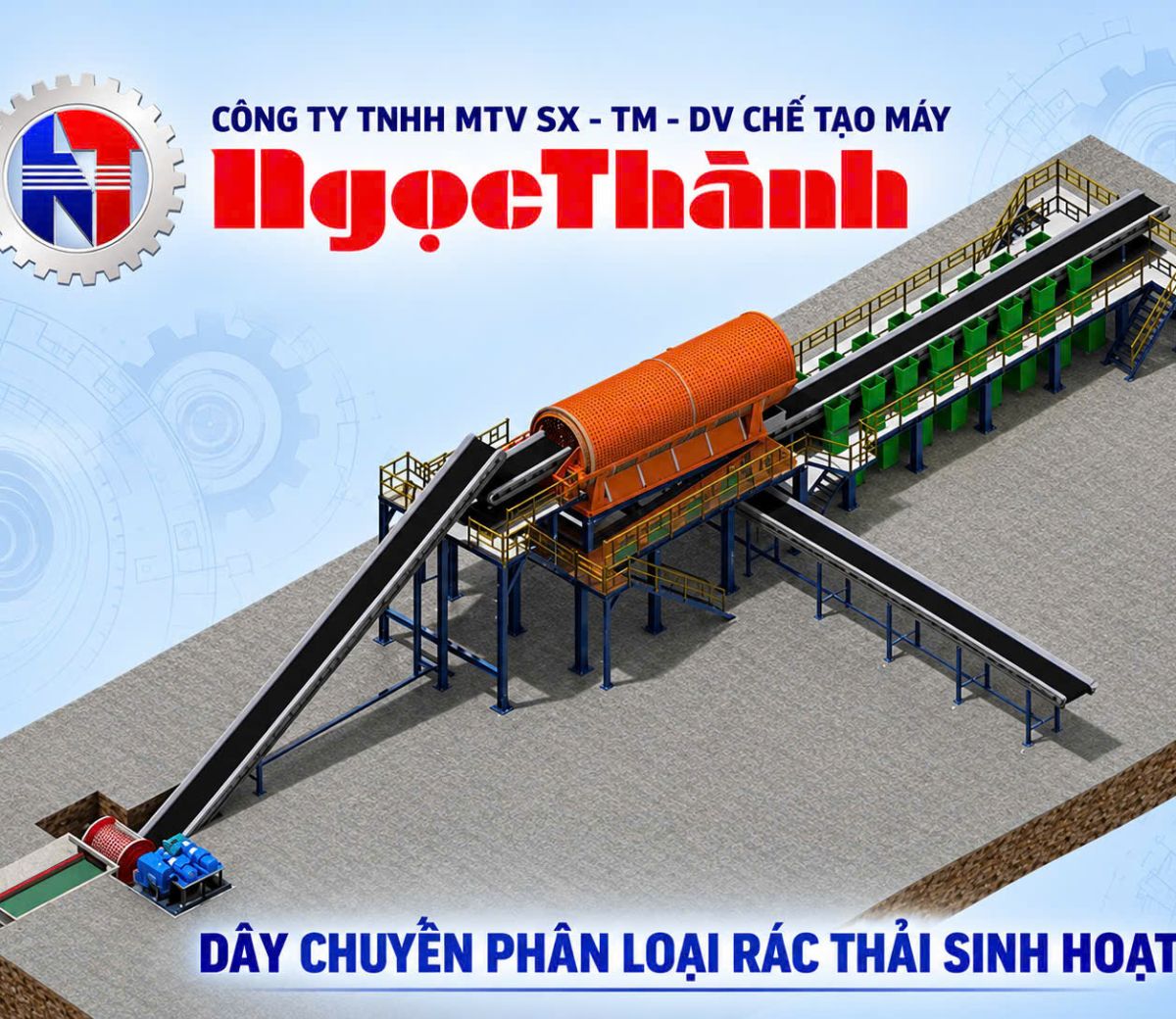

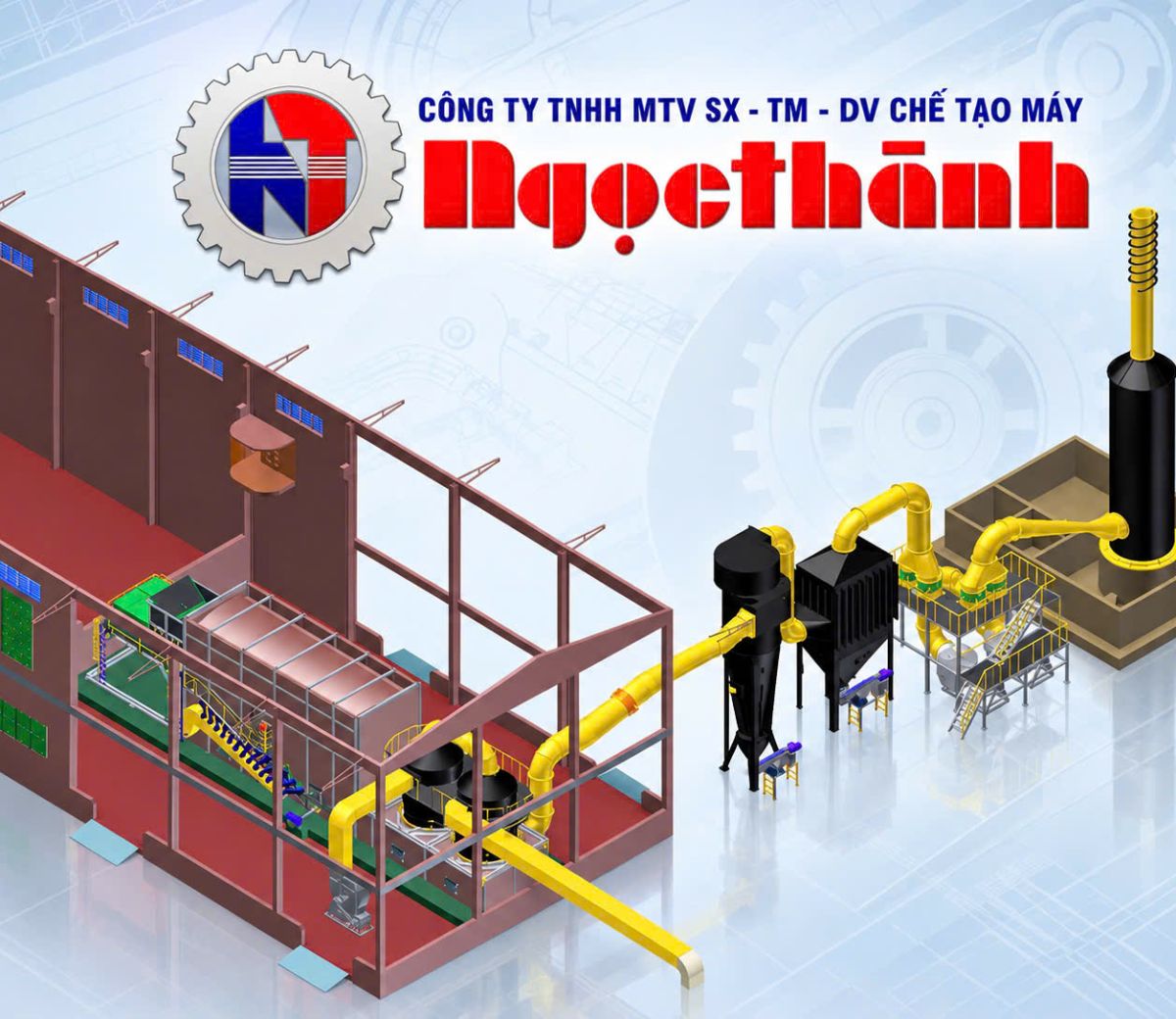

5. CẤU HÌNH MỘT DÂY CHUYỀN NGHIỀN RÁC
5.1. Phễu tiếp nhận nguyên liệu
Phễu có nhiệm vụ tiếp nhận và tạo vùng chứa đệm trước khi cấp rác vào máy. Thể tích phễu được lựa
chọn theo mật độ rác, phương tiện cấp liệu và năng suất của dây chuyền.
5.2. Băng tải cấp liệu
Băng tải đưa rác từ phễu đến máy nghiền với tốc độ được kiểm soát. Có thể sử dụng biến tần để điều
chỉnh tốc độ cấp liệu, giúp máy nghiền làm việc ổn định và hạn chế quá tải.

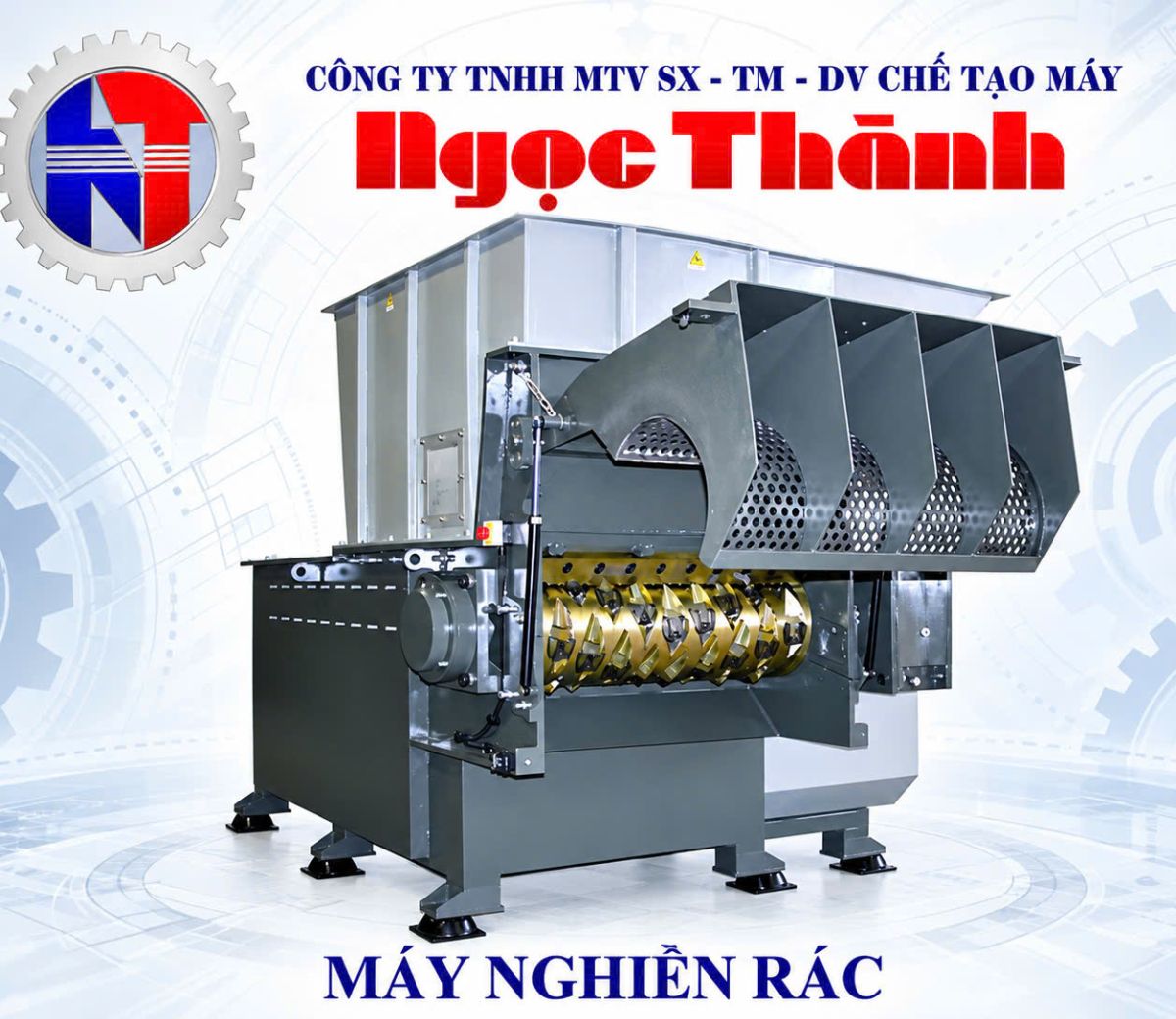

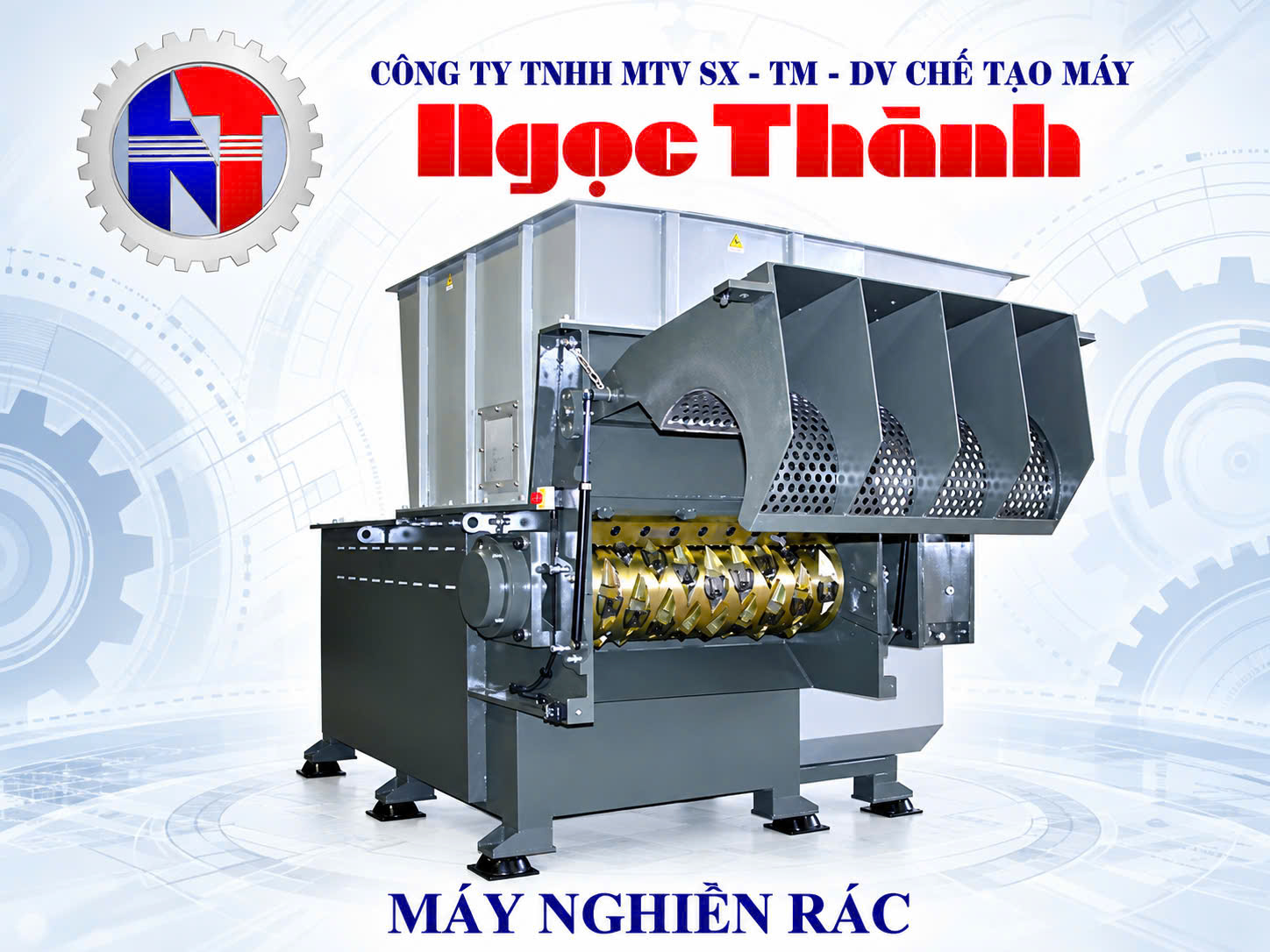

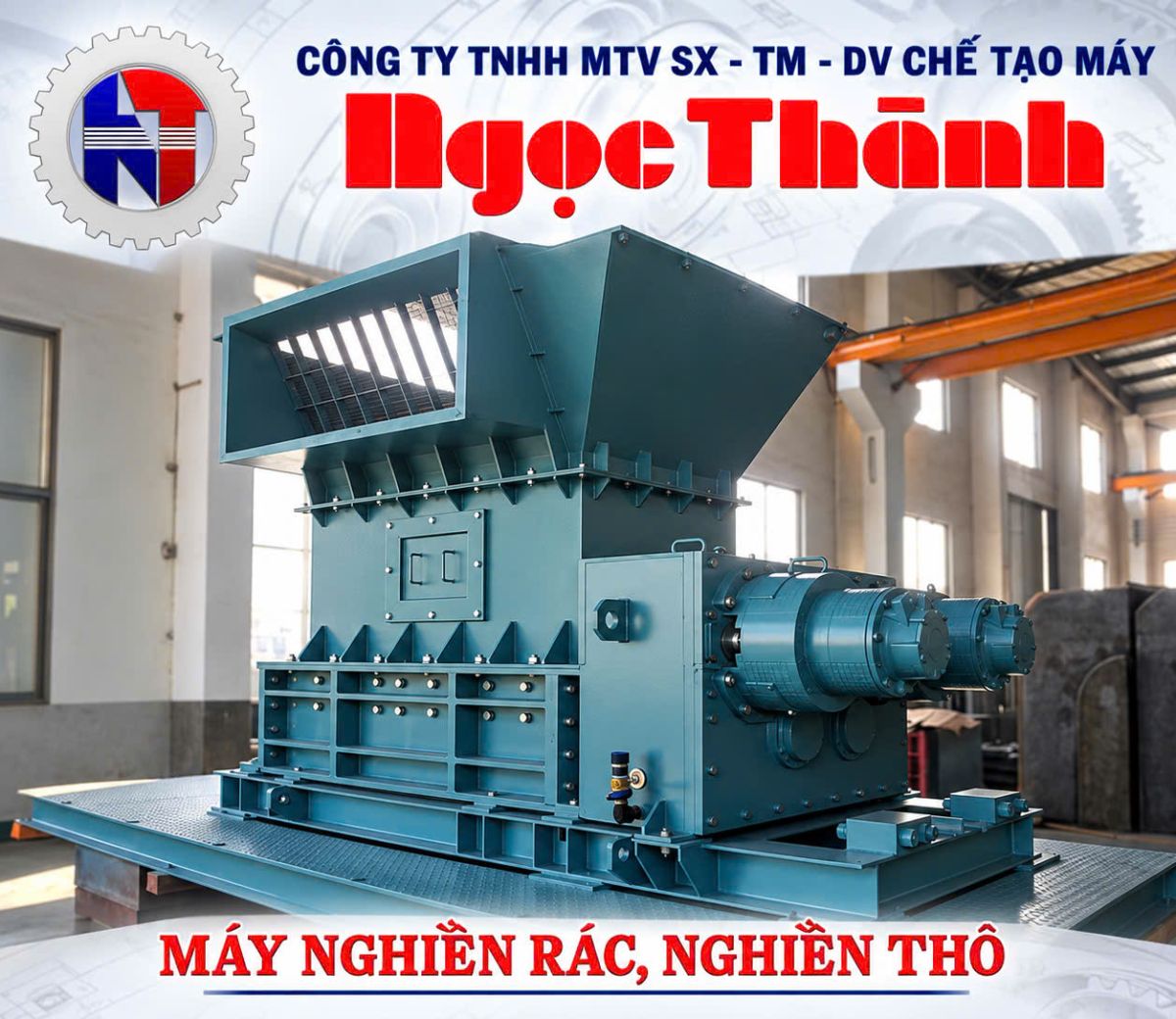

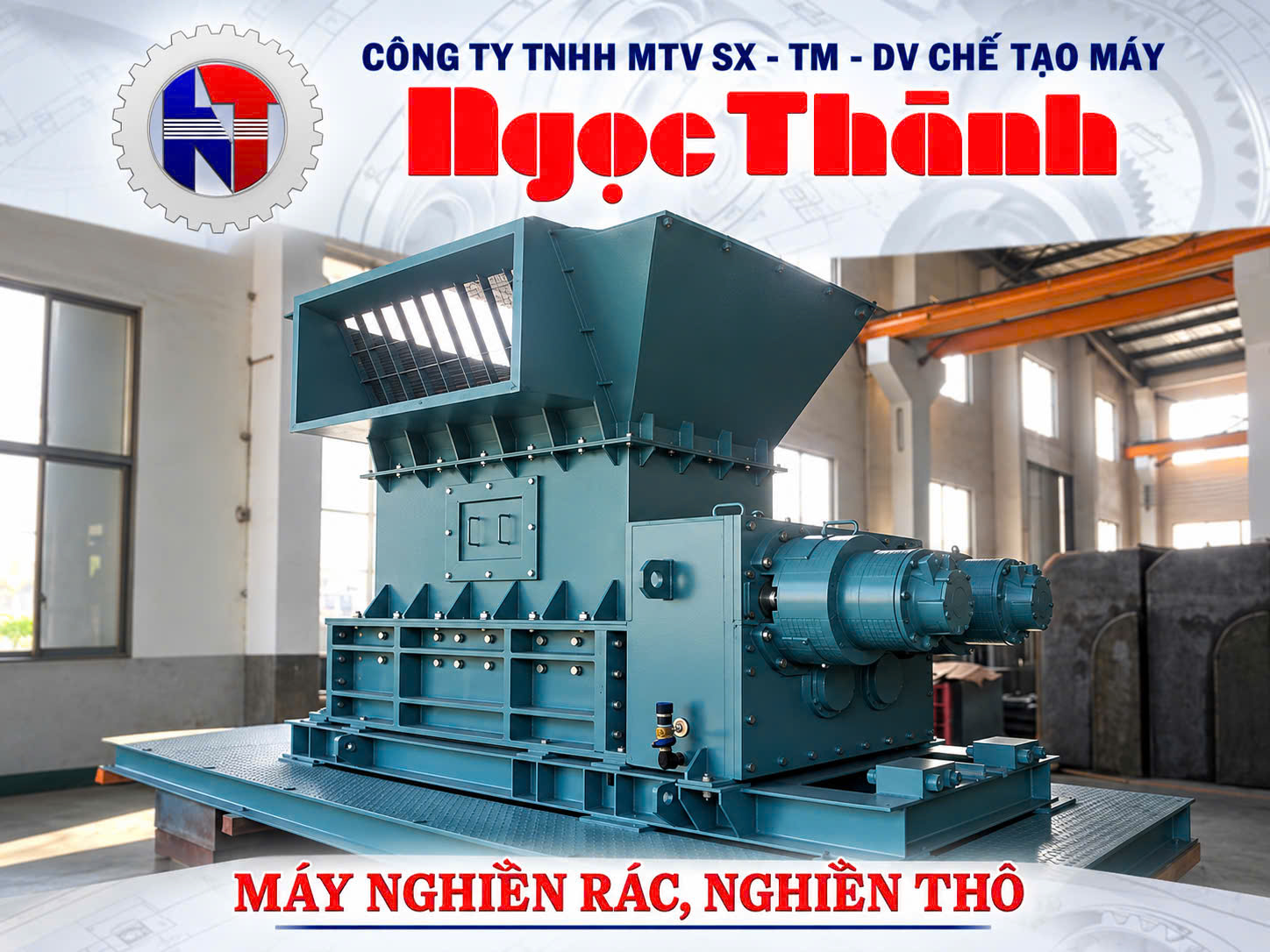

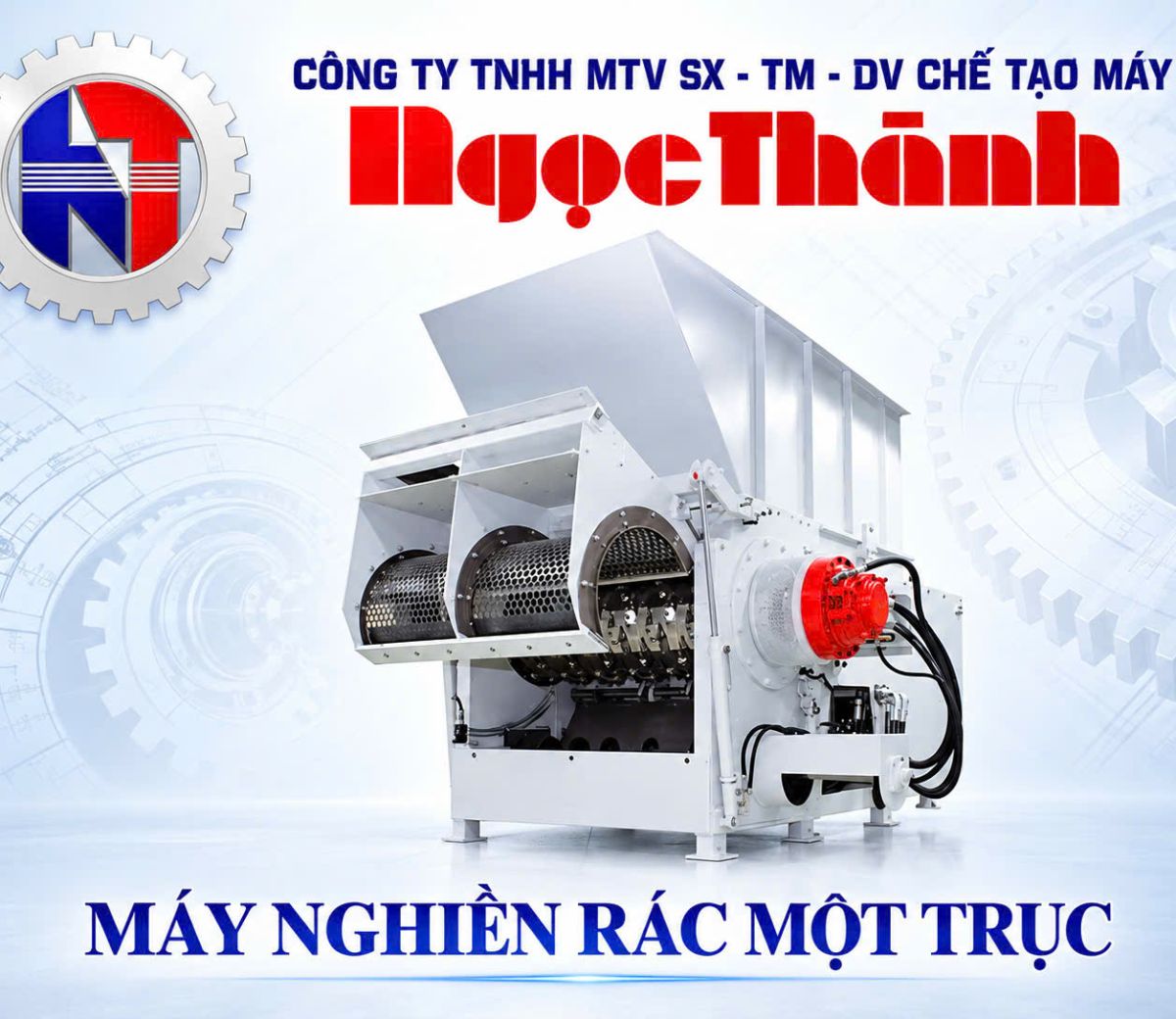

5.3. Máy nghiền thô
Máy nghiền thô có nhiệm vụ cắt, xé hoặc phá vật liệu kích thước lớn thành phần nhỏ hơn. Kiểu rotor,
dao cắt, tốc độ quay và khe làm việc được thiết kế theo thành phần rác và yêu cầu đầu ra.
5.4. Máy nghiền tinh hoặc cấp nghiền thứ hai
Đối với dự án yêu cầu kích thước đầu ra nhỏ hơn, có thể bố trí thêm cấp nghiền thứ hai. Việc chia
nhiều cấp giúp kiểm soát tải và tối ưu hiệu quả nghiền cho một số loại vật liệu hỗn hợp.
5.5. Hệ thống tách kim loại
Tùy thành phần nguyên liệu, hệ thống có thể lắp nam châm treo, nam châm trên băng tải hoặc thiết bị
tách kim loại phù hợp nhằm giảm kim loại đi vào thiết bị phía sau và hỗ trợ thu hồi vật liệu có giá trị.
5.6. Hệ thống sàng phân loại
Sàng được dùng để phân loại theo kích thước sau nghiền. Phần đạt yêu cầu được chuyển sang công
đoạn tiếp theo; phần quá cỡ có thể được tuần hoàn về máy nghiền nếu sơ đồ công nghệ yêu cầu.
5.7. Băng tải thu gom và phân phối
Băng tải đầu ra có nhiệm vụ chuyển vật liệu đã nghiền đến sàng, khu vực chứa, máy ép, hệ thống sấy
hoặc thiết bị xử lý tiếp theo. Công suất băng tải phải đồng bộ với máy nghiền.

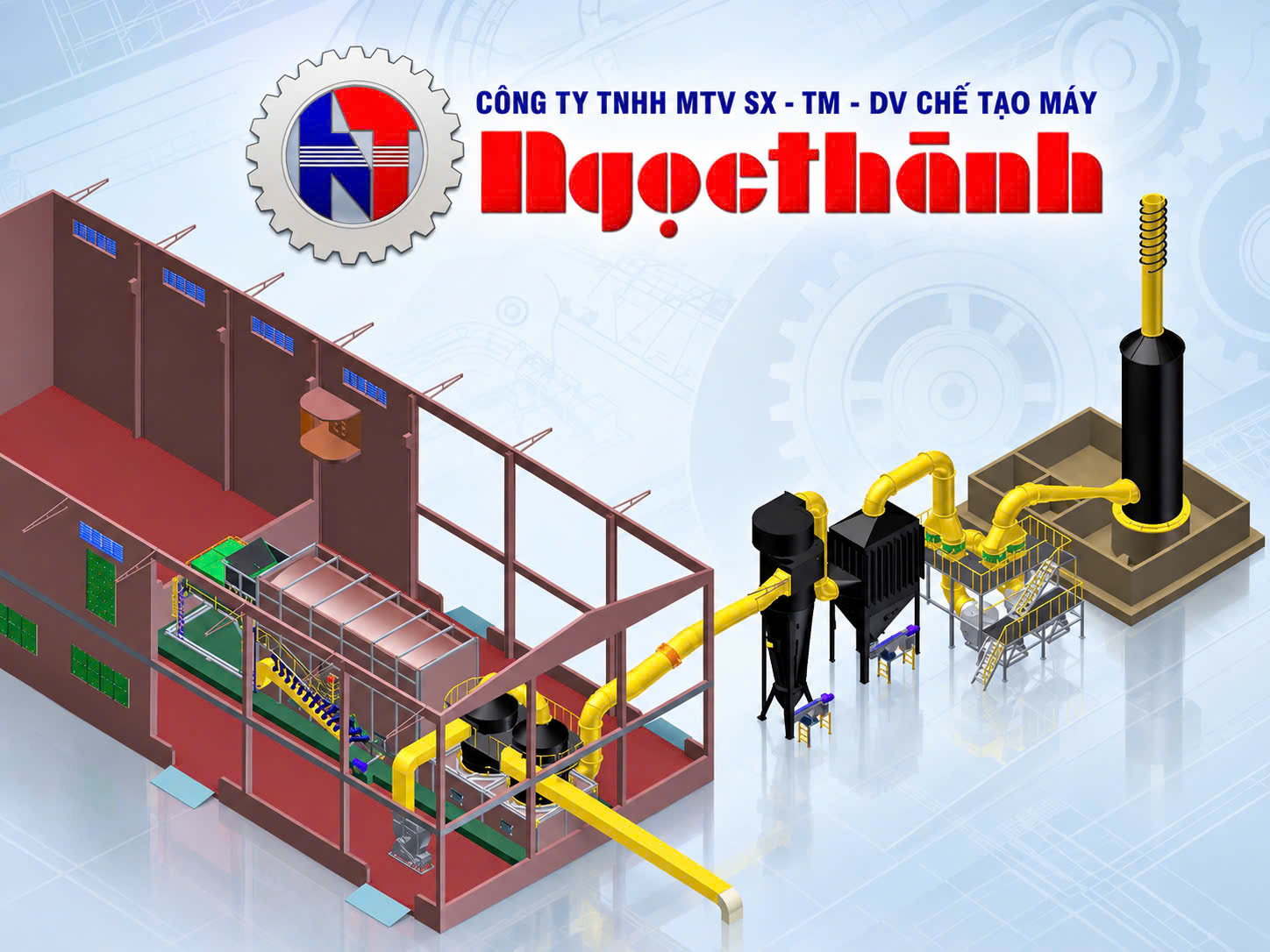

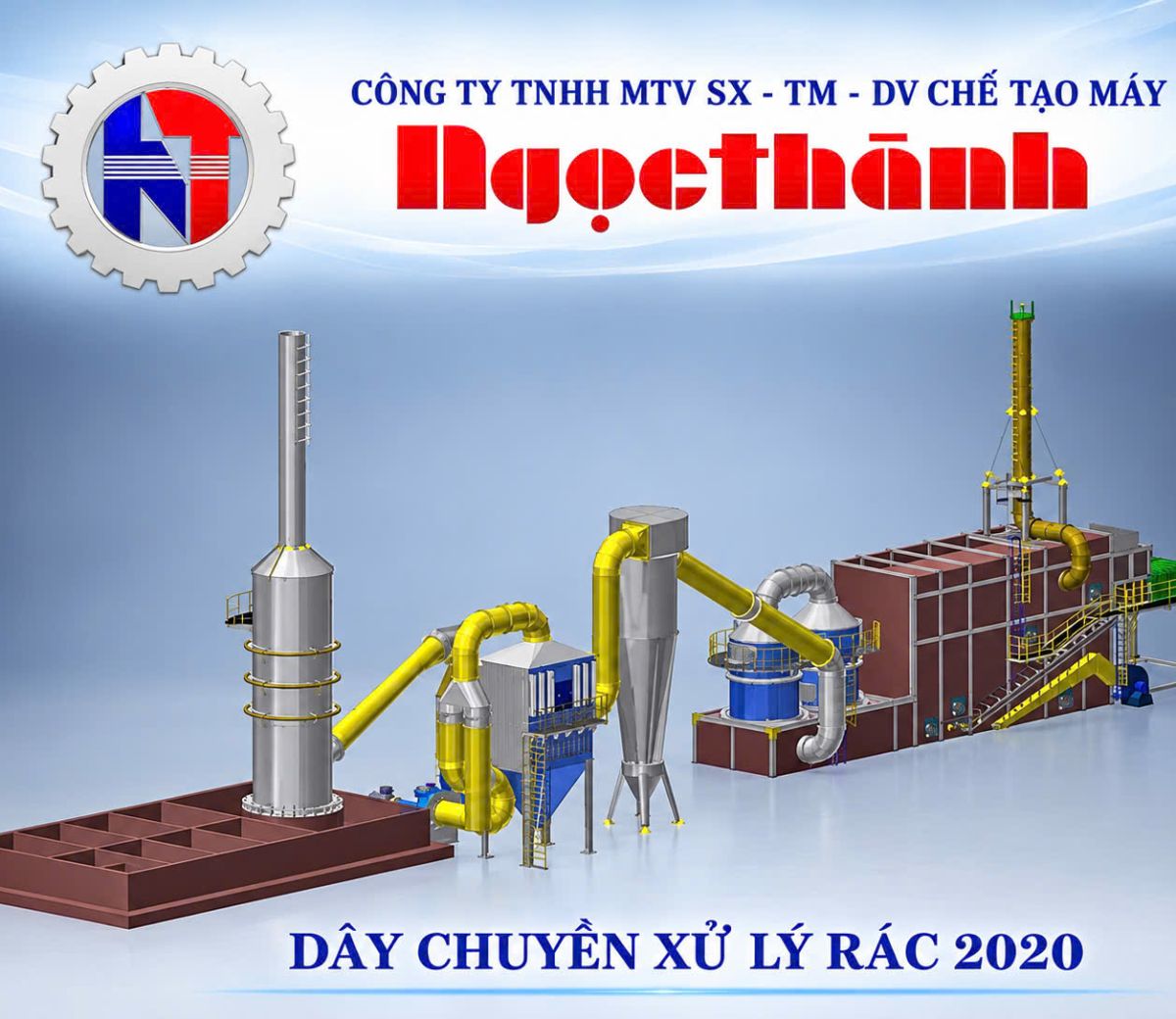

5.8. Hệ thống hút bụi

Đối với nguyên liệu phát sinh bụi, có thể bố trí chụp hút, đường ống, cyclone, lọc túi và quạt hút nhằm
giảm bụi phát tán trong khu vực sản xuất.
5.9. Tủ điện và điều khiển
Hệ thống có thể trang bị biến tần, cảm biến, bảo vệ quá tải, PLC và HMI. Các thiết bị được liên động
theo trình tự để giảm nguy cơ kẹt liệu và bảo vệ máy khi xảy ra sự cố.

6. NGUYÊN LÝ HOẠT ĐỘNG
Rác sau khi được kiểm tra và phân loại sơ bộ được đưa vào phễu tiếp nhận. Băng tải cấp liệu chuyển
vật liệu đến máy nghiền với lưu lượng phù hợp.
Tại máy nghiền, rotor và hệ dao thực hiện quá trình cắt, xé hoặc phá vỡ vật liệu. Sau cấp nghiền đầu
tiên, nguyên liệu có thể đi qua bộ tách kim loại và sàng phân loại.
Nếu kích thước chưa đạt yêu cầu, phần quá cỡ có thể được đưa qua cấp nghiền tiếp theo hoặc tuần hoàn
về máy. Vật liệu đạt yêu cầu được chuyển đến khu vực chứa hoặc công đoạn xử lý kế tiếp.
Khi dòng điện motor, mô-men tải hoặc tín hiệu cảm biến vượt ngưỡng cài đặt, hệ thống có thể giảm
cấp liệu hoặc dừng để hạn chế quá tải và kẹt máy.
7. LỰA CHỌN KIỂU NGHIỀN THEO NGUYÊN LIỆU
Không phải mọi loại rác đều dùng cùng một loại máy nghiền. Tùy vật liệu, Ngọc Thành sẽ lựa chọn
nguyên lý cắt, xé, nghiền hoặc kết hợp nhiều cấp.
 Vật liệu cồng kềnh, kích thước lớn: ưu tiên nghiền thô để giảm kích thước ban đầu.
 Vật liệu mềm, màng, bao bì: cần chú trọng hình học dao và chống quấn.
 Vật liệu hỗn hợp: cần kết hợp nghiền, tách kim loại và sàng.
 Vật liệu cần kích thước đầu ra nhỏ: có thể bố trí thêm cấp nghiền tinh.
Việc lựa chọn đúng kiểu nghiền giúp tăng độ ổn định, giảm hao mòn không cần thiết và nâng cao hiệu
quả của toàn dây chuyền.
8. CÁC YẾU TỐ ẢNH HƯỞNG ĐẾN CÔNG SUẤT THỰC TẾ
 Thành phần rác và tỷ lệ vật liệu cứng – mềm.
 Khối lượng riêng của nguyên liệu.
 Độ ẩm.
 Kích thước vật liệu đầu vào.
 Kích thước đầu ra yêu cầu.
 Tỷ lệ kim loại và tạp chất.
 Tốc độ cấp liệu.
 Tình trạng dao nghiền.
 Số cấp nghiền trong dây chuyền.
 Thời gian vận hành liên tục mỗi ngày.
Do đó, công suất danh nghĩa chỉ là một phần của quá trình lựa chọn thiết bị. Ngọc Thành ưu tiên tính
toán dựa trên nguyên liệu thực tế và mục tiêu công nghệ của khách hàng.
9. ƯU ĐIỂM GIẢI PHÁP NGỌC THÀNH
 Thiết kế theo đúng thành phần rác và yêu cầu đầu ra.
 Dải công suất từ 2 đến 20 tấn/giờ.
 Có thể bố trí một cấp hoặc nhiều cấp nghiền.
 Tích hợp băng tải, sàng, tách kim loại và hút bụi.
 Có thể tự động hóa bằng biến tần, PLC và HMI.

 Dễ mở rộng hoặc cải tạo khi thay đổi công suất.
 Bố trí dây chuyền theo mặt bằng thực tế của nhà máy.
 Có thể tích hợp với các công đoạn sấy, ép, phân loại hoặc xử lý tiếp theo.
10. TỰ ĐỘNG HÓA VÀ BẢO VỆ HỆ THỐNG
 Điều khiển tốc độ băng tải cấp liệu.
 Giám sát dòng điện motor và tải máy nghiền.
 Dừng hoặc đảo chiều theo chương trình khi có nguy cơ kẹt liệu tùy cấu hình.
 Liên động giữa máy nghiền, sàng và băng tải.
 Cảnh báo lỗi trên HMI.
 Dừng khẩn cấp tại các vị trí cần thiết.
 Kết nối PLC/SCADA đối với dây chuyền quy mô lớn.
11. AN TOÀN VẬN HÀNH
Dây chuyền nghiền rác làm việc với vật liệu có thành phần không đồng nhất nên yêu cầu kiểm soát an
toàn nghiêm ngặt. Trước khi cấp liệu cần loại bỏ các vật thể không phù hợp với thiết kế của máy.
 Không đưa bình áp lực, vật liệu dễ nổ hoặc vật liệu nguy hiểm chưa được xử lý vào máy.
 Bố trí che chắn các bộ phận truyền động và vùng nguy hiểm.
 Trang bị nút dừng khẩn cấp tại các vị trí vận hành phù hợp.
 Kiểm tra dao, ổ bi, truyền động và hệ thống điện định kỳ.
 Tuân thủ quy trình khóa nguồn trước khi bảo trì hoặc xử lý kẹt liệu.
12. THÔNG TIN KHÁCH HÀNG CẦN CUNG CẤP KHI YÊU CẦU BÁO GIÁ
 Loại rác và nguồn phát sinh.
 Tỷ lệ thành phần vật liệu chính.
 Kích thước lớn nhất của vật liệu đầu vào.
 Độ ẩm ước tính.
 Khối lượng riêng nếu có.
 Công suất yêu cầu theo tấn/giờ.
 Kích thước đầu ra mong muốn.
 Yêu cầu tách kim loại hoặc phân loại.
 Số giờ vận hành mỗi ngày.
 Mặt bằng nhà xưởng.
 Yêu cầu mức độ tự động hóa.
Nếu có thể, khách hàng nên cung cấp hình ảnh, video hoặc mẫu nguyên liệu để Ngọc Thành đánh giá
chính xác hơn trước khi đề xuất cấu hình.
13. CÂU HỎI THƯỜNG GẶP
Một dây chuyền nghiền rác có cần nhiều máy nghiền không?
Không phải lúc nào cũng cần. Số cấp nghiền phụ thuộc kích thước đầu vào, thành phần rác và kích
thước đầu ra yêu cầu. Một số dự án chỉ cần một cấp, trong khi các dự án cần đầu ra nhỏ và đồng đều có
thể sử dụng hai cấp hoặc nhiều công đoạn xử lý.
Có thể nghiền chung rác công nghiệp và rác sinh hoạt không?
Chỉ nên thực hiện khi đã xác định rõ thành phần nguyên liệu và loại bỏ các vật liệu không phù hợp
hoặc nguy hiểm. Cấu hình máy cần được thiết kế theo hỗn hợp rác thực tế.
Dây chuyền có thể tách kim loại không?

Có. Ngọc Thành có thể tích hợp hệ thống nam châm và các thiết bị tách phù hợp tùy thành phần
nguyên liệu và yêu cầu thu hồi.
Máy nghiền rác 15–20 tấn/giờ có thể tự động hóa không?
Có. Dây chuyền công suất lớn có thể tích hợp băng tải định lượng, cảm biến tải, biến tần, PLC/HMI,
liên động sàng – băng tải – máy nghiền và hệ thống cảnh báo sự cố.
14. PHẠM VI CUNG CẤP CỦA NGỌC THÀNH
 Khảo sát và phân tích nguyên liệu.
 Tư vấn sơ đồ công nghệ.
 Tính toán công suất và lựa chọn thiết bị.
 Thiết kế bố trí mặt bằng.
 Thiết kế cơ khí và chế tạo thiết bị.
 Lắp đặt tại công trường.
 Thiết kế điện, biến tần, PLC/HMI.
 Chạy thử không tải và có tải.
 Hướng dẫn vận hành.
 Bảo hành, bảo trì, cải tạo và nâng cấp dây chuyền.
15. LIÊN HỆ TƯ VẤN DÂY CHUYỀN NGHIỀN RÁC
Ngọc Thành nhận thiết kế, chế tạo và lắp đặt dây chuyền nghiền rác thải công nghiệp và rác thải sinh
hoạt công suất 2–3, 4–5, 6–8, 10–15 và 15–20 tấn/giờ theo nguyên liệu và yêu cầu thực tế.
Khách hàng có nhu cầu đầu tư dây chuyền chỉ cần cung cấp thành phần rác, kích thước đầu vào, công
suất, kích thước đầu ra và mặt bằng. Ngọc Thành sẽ nghiên cứu phương án nghiền, cấp liệu, sàng, tách
kim loại, vận chuyển và tự động hóa phù hợp.
